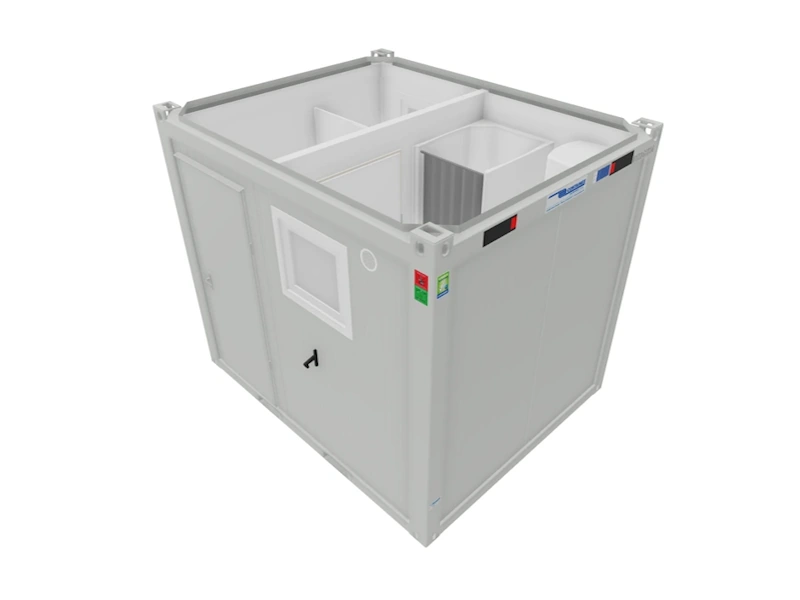

Bungalow sanitaire 7,3 m² : 1 Douche 1 WC [10 pieds]

Description

ÉQUIPEMENT STANDARD :

1 porte extérieure | 2 portes intérieures (dont 1 porte de cloison WC) | 2 fenêtres | 2 cloisons intérieures de séparation + 1 cloison WC
2 luminaires LED 36W | 1 prise électrique simple | 1 interrupteur + 1 interrupteur en série | 1 radiateur soufflant 2 kW | 1 convecteur électrique 500 W | 1 ventilateur/extracteur d’air 170 m³ | 2 siphons de sol
Sanitaire : 1 WC avec dévidoir de papier | 1 cabine de douche en fibre de verre avec mitigeur à levier et rideau de douche | 1 lavabo céramique avec mitigeur à levier, miroir métallique, porte-serviette et porte-savon
Eau chaude : Chauffe-eau électrique 80 L, réducteur de pression 3/4″
Isolation : Mousse polyuréthane 100 mm en toiture | Laine de verre 100 mm au sol | Mousse polyuréthane 60 mm aux murs
Renforts : 5 renforts de panneau | Traverses de sol doublées (structure renforcée)

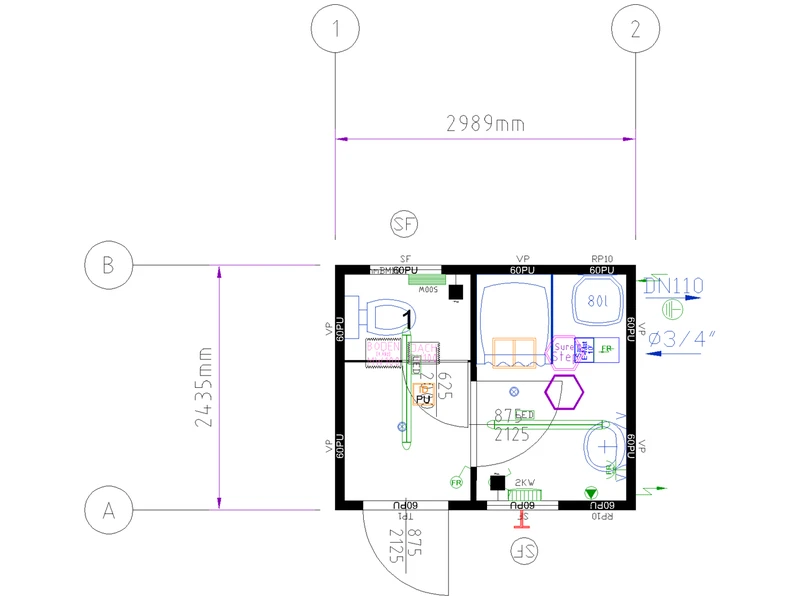

DIMENSIONS

Modèle 10 pieds
Longueur : 2,989 m (extérieur) – environ 2,794 m (intérieur, calculé par déduction du profil de paroi)
Largeur : 2,435 m (extérieur) 2,240 m (intérieur)
Hauteur : 2,591 m (extérieur) 2,340 m (intérieur)
Surface : environ 7,3 m² (calcul à partir des cotes extérieures – à confirmer avec votre référence catalogue)
Coloris extérieur : RAL 7035 gris clair

CADRE DU SOL :

– Profils en acier laminés à froid et soudés, 4 coins de conteneurs soudés
– Traverses de sol sur le pourtour, doublées pour un renfort structurel supplémentaire
– Passages de fourches : centrés à 950 mm
– Poteaux d’angle : profils en acier soudés à froid et vissés aux cadres du sol et du toit

CADRE DU TOIT :

– Profils en acier laminés à froid et soudés, 4 coins de conteneurs soudés
– Toiture : tôle galvanisée avec double pli, épaisseur de 0,60 mm

SOL :

– Isolation thermique : Laine de verre 100 mm – Comportement au feu A1 (non inflammable) selon la norme EN 13501-1
– Plancher : standard
– Revêtement de sol : Revêtement PVC SURESTEP, remonté sur les bords. Épaisseur 2 mm. Anti-dérapant R10/C

TOIT :

– Isolation thermique : Mousse polyuréthane 100 mm (isolation renforcée spécifique à ce modèle)
– Habillage plafond : Placoplâtre avec tôle laquée (plaque de placoplâtre 9,5 mm et tôle + 0,6 mm), couleur blanc (semblable au RAL 9010)
– Prises de connexion électrique CEE : Encastrées à l’extérieur dans le cadre du toit

ÉLÉMENTS MURAUX :

– Isolation thermique : Mousse Polyuréthane 60 mm (PU)
– Habillage extérieur : tôle profilée, galvanisée et laquée, épaisseur 0,6 mm, coloris RAL 7035 gris clair
– Habillage intérieur : Tôle galvanisée et laquée, décor blanc
– Cloisons de séparation : 2 cloisons intérieures en tôle laquée, épaisseur 0,5 mm, couleur blanc (semblable au RAL 9010), sans isolation, + 1 cloison dédiée à l’espace WC

PORTE EXTÉRIEURE :

– Matériaux : acier
– Ouverture vers l’extérieur
– Isolation thermique : Polystyrène 40 mm
– 1 porte : largeur 875 mm, passage libre 811 x 2065 mm
– 1 butoir de porte

PORTES INTÉRIEURES :

– 1 porte entre les deux pièces : largeur 875 mm, passage libre 811 x 2065 mm
– 1 porte d’accès à l’espace WC (cloison dédiée) : dimension 625 x 2000 mm

FENÊTRES :

– 2 fenêtres vasistas à ouverture basculante, cadre en plastique blanc
– Dimensions extérieures : 652 x 714 mm – Ouverture : 590 x 528 mm
– Vitrage isolant avec ajout de gaz
– Hauteur du seuil de fenêtre : 1525 mm au-dessus du plancher

INSTALLATION ÉLECTRIQUE

– Tension : 230V / monophasé / 32A (3 fils)
– Branchement : Raccordement extérieur CEE encastré avec tableau de distribution
– 1 prise électrique simple pour pièce humide (1800 mm au-dessus du plancher)
– 4 branchements directs pour équipements fixes (350 mm au-dessus du plancher)
– 1 interrupteur pour pièce humide (115 cm au-dessus du plancher)
– 1 interrupteur en série pour pièce humide (115 cm au-dessus du plancher)
– Éclairage : 2 luminaires LED 36W
– Chauffage : 1 radiateur soufflant 2 kW + 1 convecteur électrique 500 W + 1 ventilateur/extracteur d’air 170 m³/h

ÉQUIPEMENT SANITAIRE :

– 1 lavabo céramique 500 x 410 mm avec mitigeur à levier, miroir métallique, porte-serviette et porte-savon
– 1 WC avec cuvette et dévidoir de papier
– 1 cabine de douche en fibre de verre avec mitigeur à levier et rideau de douche
– 2 siphons de sol
– Chauffe-eau électrique 80 L, réducteur de pression 3/4″
– Alimentation en eau par tuyau de 1/2″, 3/4″ ou 1″ sur un côté à travers un panneau. Intérieur : Tuyauterie PP-R (selon la norme EN ISO 15874). Pression d’utilisation et de branchement : 4 bar maximum
– Évacuation des eaux usées : tuyaux DN 50 et DN110 rassemblés à l’intérieur avec une seule sortie sur un côté à travers un panneau
